产品简介
一、气动真空球阀 概述
气动真空球阀是适用于真空系统中接通或切断管路的介质流。该阀以压缩空气为动力，通过控制气动元件来改变气路方向，执行气缸推动使球阀做启闭运动。阀门为直通式，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用。并可以任意位置安装。
适用的工作介质为带酸、碱性的气体或液体。
适用的介质温度：标准密封件-25～+120度
耐高温密封件-25～+230度

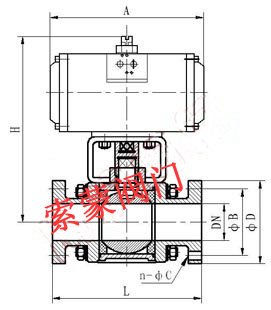

二、气动真空球阀 主要外型尺寸
| 型号 | 公称通径(DN) | 外形尺寸 | 法兰标准 | 气源压力 (Mpa) | 适用范围(Pa) | 漏气率(Pa.L/S) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| H | L | A | ΦD | ΦB | n-ΦC | ||||||
| GUQ | 15 | 154 | 100 | 140 | 60 | 45 | 4-6.5 | GB6070.4-85 GB4982-85 | 0.4～0.8 | 10 5 ～1x10 -3 | ＜1x10 -3 |
| 25 | 175 | 114 | 164 | 70 | 55 | ||||||
| 32 | 220 | 140 | 190 | 90 | 70 | 4-9 | GB6070.4-85 | ||||
| 40 | 247 | 165 | 100 | 80 | GB6070.4-85 GB4982-85 | ||||||
| 50 | 282 | 175 | 247 | 110 | 90 | GB6070.4-85 | |||||
| 65 | 315 | 186 | 247 | 130 | 110 | ||||||
| 80 | 345 | 198 | 276 | 145 | 125 | 8-9 | |||||
| 100 | 365 | 220 | 308 | 165 | 145 | ||||||
订购须知
1、请在订货时提供详细口径规格、交货地地、交货时间。
2、根据管道需要，决定选用往复式（二位开关式）或弹簧复位式（常闭或常开式）。
3、可选配控制附件：（1）单电控电磁阀（断电进常闭或常开），（2）双电控电磁阀（开关式），（3）阀位开关回讯器，（4）气源处理三联件。特殊使用环境（易燃易爆场合），何选防爆型。
