产品简介
| 技术规范 | ||||
| 设计依据 | GB标准 | |||
| 设计标准 | GB/12237 | |||
| 结构长度 | 法兰链接 | GB/12221 | ||
| 连接法兰尺寸 | GB/9113、JB/T79 | |||
| 实验和检验 | GB/T13927、JB/T9092 | |||
| 备注：系列球阀结构长度及连接尺寸可根据客户要求设计制造 | ||||
| 技术参数 | |||
| 公称通径 | DN15-200mm | ||
| 连接方式 | 法兰 | ||
| 气缸配置 | JLAT系列、JLGT系列及进口执行器系列 | ||
| 气缸形式 | 双作用、单作用（弹簧复位） | ||
| 控制方式 | 二位切断（开关型）、调节型、三段式（开度可选） | ||
| 公称压力 | 16、25、40bar（如需更高压力订货时请注明） | ||
| 气源压力 | 双作用：4~8bar、单作用：5~8bar | ||
| 介质温度 | W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃ | ||
| 环境温度 | 标准型:-20~80℃ | ||
| 阀体材质 | 碳钢（C）、不锈钢（P4、P6） | ||
| 密封材质 | 聚四氟乙烯（F）、对位聚苯（PPL）、金属硬密封（H）、硬质合金（Y） | ||
| 备注：其它特殊密封材质或特殊温度亦可根据客户要求设计制造 | |||

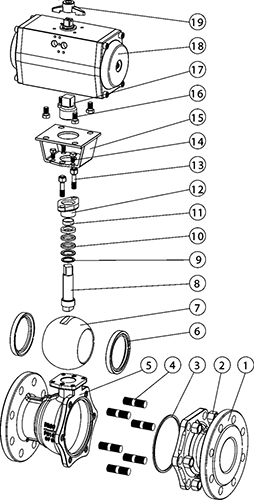

| 主要零件材质表 | |||||||||||
| 序号 | 零件名称 | 材质 | 序号 | 零件名称 | 材质 | ||||||
| C | P4 | P6 | C | P4 | P6 | ||||||
| 1 | 右阀体 | WCB | ZG1Gr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 11 | 衬套 | PTFE.复合轴承 | ||||
| 2 | 螺母 | 35 | ZG1Gr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 12 | 压盖 | WCB | ZG1Gr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | ||
| 3 | 垫片 | PTFE.石墨金属复合垫 | 13 | 螺栓 | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti | ||||
| 4 | 螺栓 | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti | 14 | 螺栓 | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti | ||
| 5 | 阀体 | WCB | ZG1Gr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 15 | 连接支架 | 1Gr18Ni9Ti | 1Gr18Ni9Ti | 1Gr18Ni9Ti | ||
| 6 | 阀座 | PTFE.尼龙.对位聚苯.金属硬密封 | 16 | 螺栓 | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti | ||||
| 7 | 球体 | 1Gr18Ni9Ti | 1Gr18Ni9Ti | 1Cr18Ni12Mo2Ti | 17 | 连接套 | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti | ||
| 8 | 阀杆 | 1Gr13 | 1Gr18Ni9Ti | 1Cr18Ni12Mo2Ti | 18 | 气动装置 | 挤压铝合金 | ||||
| 9 | 垫片 | 1Gr18Ni9Ti | 1Gr18Ni9Ti | 1Cr18Ni12Mo2Ti | 19 | 位置指示器 | 塑料 | 塑料 | 塑料 | ||
| 10 | 填料 | PTFE.柔性石墨 | |||||||||
| 备注：其它特殊密封材质或特殊温度亦可根据客户要求设计制造 | |||||||||||
